| 원래 장소: | 중국 |
| 브랜드 이름: | Xinland |
| 모델 번호: | 120w |

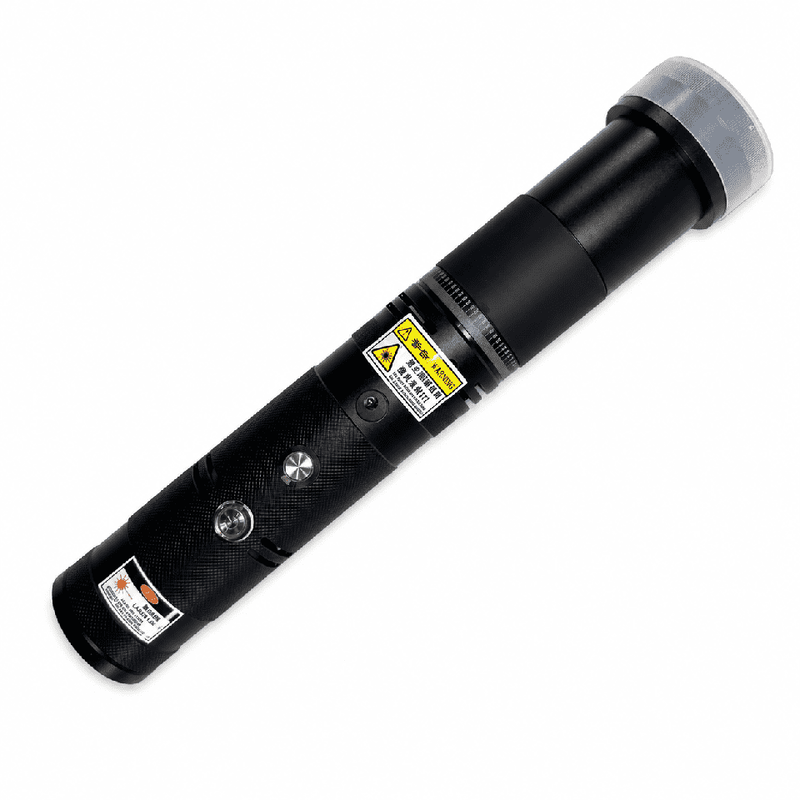

전문 광학 연구 및 제어 엔지니어링 애플리케이션을 위해 설계된 이 120W 915nm 레이저 시스템은 Raycus 레이저 소스와 대형 50x 수동 조절 초점 어셈블리를 결합합니다.
광학 구성은 약 1미터에서 최대 20미터까지의 작업 거리를 지원하여 표준 컴팩트 레이저 시스템보다 더 나은 초점 유연성을 제공합니다.
충전식 배터리 시스템, 동축 적색 정렬 빔 및 통합 열 보호 기능이 휴대용 원통형 플랫폼에 통합되어 있어 실험실, 엔지니어링 팀 및 독립형 적외선 레이저 소스가 필요한 전문 연구 프로젝트에 적합합니다.
이 시스템은 약 125W의 정격 펌프 전력과 약 120W의 광 출력으로 Raycus 레이저 소스를 기반으로 구축되었습니다.
915nm에서 작동하는 주요 근적외선 출력은 제어된 연구, 엔지니어링 평가 및 전문 테스트를 위한 고출력 광학 플랫폼을 제공합니다.
전기 소비 전력은 약 240W입니다.
50x 초점 어셈블리는 이 모델의 특징 중 하나입니다.
나사식 회전 초점 메커니즘을 통해 숙련된 작업자는 필요한 작업 거리에 따라 광학 구성을 수동으로 조정할 수 있습니다.
이는 동일한 레이저 시스템을 다른 테스트 거리에 맞게 구성해야 하는 전문 프로젝트에 더 많은 유연성을 제공합니다.
작업 거리가 변경될 때마다 광학 초점을 다시 조정해야 합니다.
초점 렌즈 없이 이 시스템은 주로 약 1미터의 단거리 설정에 사용됩니다.
50x 초점 광학 장치를 올바르게 조정하면 적절한 조건에서 권장 작업 범위를 약 1미터에서 20미터까지 확장할 수 있습니다.
실제 사용 가능한 거리는 다음을 포함합니다:
초점 정확도
마운팅 안정성
대기 가시성
배터리 상태
광학 정렬
환경 조건
장거리 애플리케이션의 경우 안정적인 마운팅이 점점 더 중요해집니다.
약 8-10미터 이상의 애플리케이션의 경우 삼각대, 짐벌 또는 기타 안정적인 마운팅 플랫폼에 시스템을 설치해야 합니다.
더 먼 거리에서는 주 장치의 작은 움직임도 광학 위치에 상당한 변화를 일으킬 수 있습니다.
안정적인 마운팅 시스템은 제어된 테스트 중에 정렬 반복성과 초점 조정을 개선하는 데 도움이 됩니다.
주요 915nm 출력은 인간의 눈으로 안전하게 볼 수 없으므로 시스템에는 광축을 따라 배치된 가시적 적색 정렬 빔이 통합되어 있습니다.
적색 참조는 예비 시스템 배치 및 광학 조정 중에 편리한 시각적 보조 장치를 제공합니다.
정렬 목적으로만 설계되었으며 거리 측정 시스템으로 작동하지 않습니다.
4개의 보호된 21700 리튬 이온 셀이 전체 시스템에 전원을 공급합니다.
배터리 구성에는 통합 보호 보드가 포함되어 있으며 최대 4A의 충전 전류를 지원합니다.
배터리 구성
4 x 보호 21700 리튬 이온 셀
5000mAh 용량
통합 배터리 보호
최대 4A 고속 충전
전용 충전기 포함
배터리 수명은 작동 주기, 시스템 온도, 배터리 상태 및 충전 상태에 따라 달라집니다.
낮은 전류 충전 구성에 비해 지원되는 4A 충전 시스템은 전문 작업 세션 간의 준비 시간을 줄이는 데 도움이 됩니다.
이는 여러 세션에 걸쳐 반복적인 테스트가 포함된 실험실 또는 엔지니어링 프로젝트에 특히 유용할 수 있습니다.
통합 온도 모니터링 시스템은 과도한 열로부터 내부 레이저 소스를 보호하는 데 도움이 됩니다.
내부 온도가 약 45°C에 도달하면 광 출력이 자동으로 중단됩니다.
약 24°C의 주변 온도에서 테스트하는 동안 열 보호는 일반적으로 완전히 냉각된 상태에서 약 30-40초 동안 연속 작동 후 활성화되었습니다.
실제 작동 시간은 다음을 포함합니다:
주변 온도
초기 시스템 온도
이전 작동 주기
환기
배터리 상태
열 안정성 및 부품 수명을 개선하기 위해 더 짧은 간헐적 작동 주기를 권장합니다.
더 긴 작동 시간이 필요한 전문 프로젝트의 경우 맞춤형 열 관리 옵션을 논의할 수 있습니다.
더 큰 50x 초점 어셈블리에도 불구하고 주 시스템은 비교적 컴팩트한 원통형 형태를 유지합니다.
주 장치 길이: 약. 36cm
본체 직경: 약. 6cm
초점 렌즈 직경: 약. 7cm
총 배송 중량: 약. 1.6kg
휴대용 아키텍처는 별도의 외부 배터리 인클로저 없이 레이저 소스, 충전식 전원 시스템 및 제어 전자 장치를 통합합니다.
| 매개변수 | 사양 |
|---|---|
| 광 출력 전력 | 약. 120W |
| 펌프 소스 전력 | 약. 125W |
| 레이저 소스 | Raycus |
| 파장 | 915nm |
| 전기 소비량 | 약. 240W |
| 광학 구성 | 직접 출력 |
| 권장 작업 범위 | 약. 1-20m* |
| 렌즈 없는 범위 | 약. 1m |
| 초점 광학 장치 | 50x 수동 조절 렌즈 |
| 초점 조정 | 나사식 회전 메커니즘 |
| 정렬 | 동축 적색 참조 빔 |
| 배터리 | 4 x 보호 21700 셀 |
| 배터리 용량 | 5000mAh |
| 고속 충전 | 최대 4A |
| 열 보호 | 약. 45°C |
| 일반적인 콜드 스타트 런타임 | 약. 24°C에서 30-40초* |
| 주 장치 길이 | 약. 36cm |
| 본체 직경 | 약. 6cm |
| 렌즈 직경 | 약. 7cm |
| 총 중량 | 약. 1.6kg |
*실제 성능은 환경 조건, 광학 조정, 마운팅 안정성 및 시스템 상태에 따라 달라집니다.
이 120W 915nm 광학 플랫폼은 다음과 같은 제어된 전문 애플리케이션에 고려될 수 있습니다:
광학 및 포토닉스 연구
실험실 실험
적외선 시스템 평가
엔지니어링 테스트
재료 반응 연구
열 효과 연구
산업 R&D
기술 시연
광학 시스템 개발
맞춤형 전문 통합
작업 거리, 작동 환경 및 프로젝트 요구 사항에 따라 적절한 구성을 선택해야 합니다.
이 구성은 표준 컴팩트 초점 시스템보다 더 많은 광학 조정 유연성이 필요한 전문 고객에게 특히 적합합니다.
확장된 작업 거리 유연성
50x 광학 어셈블리는 적절한 조건에서 약 1-20m에 걸쳐 제어된 설정을 지원합니다.
Raycus 레이저 소스
전문 120W Raycus 소스가 시스템의 핵심을 형성합니다.
수동 정밀 조정
나사식 초점 메커니즘을 통해 실제 작업 거리에 따라 광학 설정을 조정할 수 있습니다.
통합 충전식 전원
4개의 보호된 21700 셀이 독립형 전원 솔루션을 제공합니다.
4A 고속 충전
더 높은 전류 충전은 작업 세션 간의 준비 시간을 줄입니다.
동축 정렬
가시적 적색 참조 빔은 전문적인 설정 및 배치를 돕습니다.
일반적인 시스템에는 다음이 포함됩니다:
120W 915nm 레이저 주 장치
50x 조절 가능한 초점 어셈블리
충전식 21700 배터리 시스템
고속 배터리 충전기
관련 액세서리
패키지 구성은 B2B 프로젝트 요구 사항에 따라 조정될 수 있습니다.
실험실, 연구 기관, 엔지니어링 회사, 시스템 통합업체 및 유통업체를 위한 전문 레이저 시스템을 공급합니다.
적절한 구성을 추천하는 데 도움이 되도록 다음을 제공해 주십시오:
애플리케이션 + 필요한 작업 거리 + 수량 + 대상 국가 + 특별 요구 사항
저희 팀은 프로젝트 요구 사항에 따라 기술 사양, 사용 가능한 구성 옵션, B2B 가격 및 예상 리드 타임을 제공할 수 있습니다.
필요하신가요?확장된 초점 기능을 갖춘 120W 915nm 레이저 시스템?애플리케이션, 예상 작업 거리 및 필요한 수량을 보내주시면 다음을 받으실 수 있습니다:
상세 기술 사양
광학 구성 정보
B2B 견적
액세서리 옵션
OEM 정보
리드 타임
배송 정보
작업 거리와 프로젝트 요구 사항을 알려주시면 권장 구성 및 견적을 받으실 수 있습니다.
중요 안전 정보
915nm 출력은 심각한 눈 및 피부 위험을 초래하며 인간의 눈으로 안전하게 볼 수 없습니다. 적절한 파장 등급의 보호 안경, 빔 차폐, 접근 제한 및 전문 레이저 안전 절차가 필요합니다.
시스템을 사람, 동물, 차량, 항공기, 도로, 건물, 창문, 반사 표면 또는 공공 장소로 향하게 하지 마십시오.
구매자 및 운영자는 해당 레이저 안전 및 현지 규제 요구 사항 준수에 대한 책임이 있습니다.
